在建筑设计领域，有一种结构备受青睐，它既有骨骼的支撑，又有柔软的皮肤覆盖，它就是PTFE膜结构。PTFE膜结构以其独特的特性和美学价值，已成为现代建筑设计中的亮点。



今天，佛兰空间就带您了解这层皮肤的覆盖——PTFE膜材。

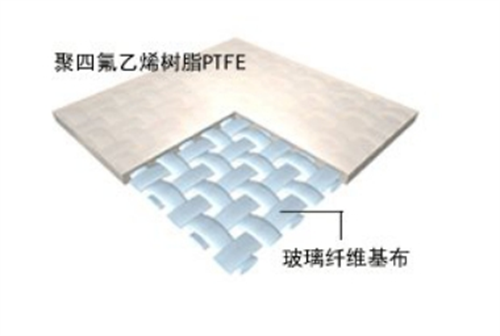

PTFE，G类膜材，采用浸渍涂层法，是在超细玻璃纤维基布上涂覆PTFE树脂而成的复合材料。

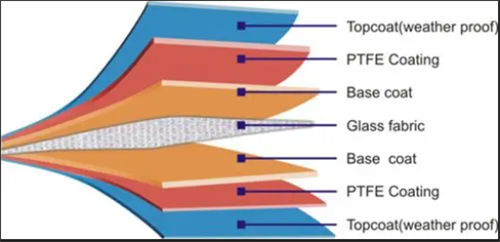

各层材料依次为：



1：glassfabric玻璃纤维基布



2：basecoat:胶连层



3：PTFEcoatPTFE涂层



4：topcoat表面改性涂层比如TIO2涂层，国外有PP改性涂层等但是很少用。



经过浸渍后，玻纤布表面涂上了薄薄一层氟树脂，再经过干燥、烘焙、烧结等工序，达到玻纤布与PTFE牢固结合的目的，成为一种既具玻纤特性，又有PTFE诸多优异性能的新型材料。

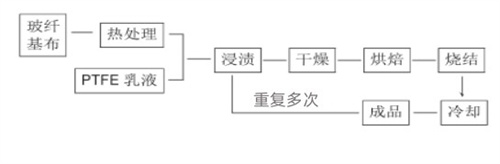

▲PTFE膜材的生产工艺流程图



制作膜材的过程中，玻纤布需要进行多次浸渍，而且要适当控制每次浸渍的树脂量，过少会达不到产品的性能要求，过多则在烧结后容易出现龟裂现象。

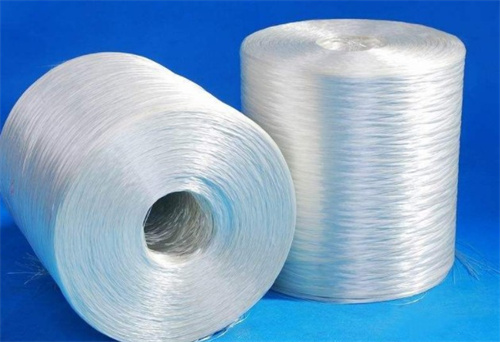

玻璃纤维基布：

玻璃纤布通常认为是由3μm（EC3）丝径玻璃纤维丝或6μm（EC6）丝径玻璃纤维丝编织而成。



EC3 PTFE膜材较柔软，抗折弯能力好，成本也较高，在制作、包装运输与安装过程中对强度的损伤风险较小，一般用于大型或形状较复杂的膜结构。



EC6 PTFE膜材成本较EC3低，但膜材性能也比EC3差些，一般用于中小型和形状平缓的膜结构。

因此要根据膜结构造型的不同来合理选择膜材，在制作时做好对膜材的保护，严格遵守加工工艺要求。



PTFE涂层

PTFE，产品名称“聚四氟乙烯”，别名铁氟龙、特氟龙、teflon等，是当今世界上耐腐蚀性能最佳的材料之一，因而有"塑料王"的美称。

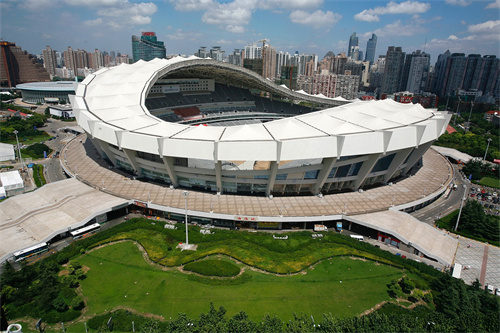

▲上海八万人体育场



PTFE具有高度的化学稳定性和卓越的耐化学腐蚀能力，如耐强酸、强碱、强氧化剂等，有突出的耐热、耐寒及耐摩性，长期使用温度范围为-200~+250℃，还有优异的电绝缘性，且不受温度与频率的影响。此外，具有不沾着、不吸水、不燃烧等特点。



此外，PTFE还具有强度高、重量轻 、化学惰性、生物适应性、高热阻、严酷环境中的高化学阻抗、低可燃性、低摩擦系数、低介电常数、低吸水性 、良好的风化属性等特征，且PTFE吸收紫外线后会变白。



▼PTFE变白过程展示（厦门幼儿园扇形中庭膜结构案例图）

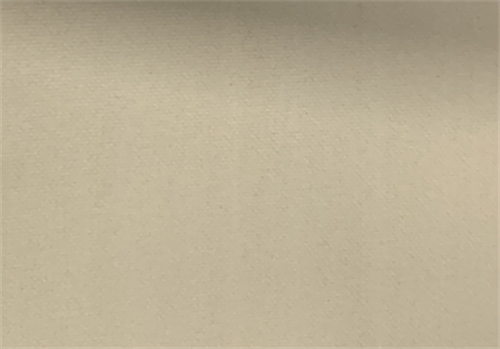

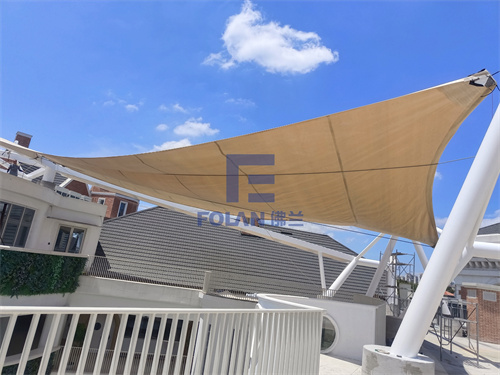

▲安装第一片膜材时呈麦黄色

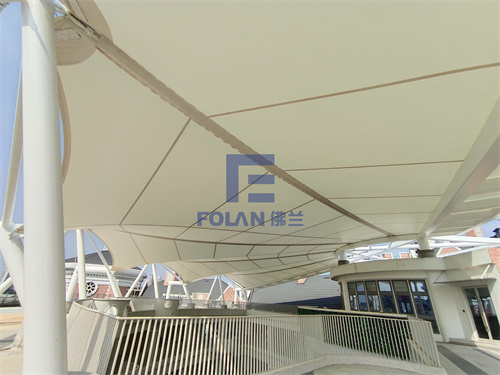

▲竣工后一个月已变白

综上所述，我们可以总结出PTFE建筑膜材的特点：



一、重量轻



PTFE膜材质量轻，相较于传统建筑材料如玻璃、砖石等更加轻盈，它一平方重量不会超过1.5KG，这使得其搭建的建筑能够实现大跨度覆盖，提供更大的空间感。

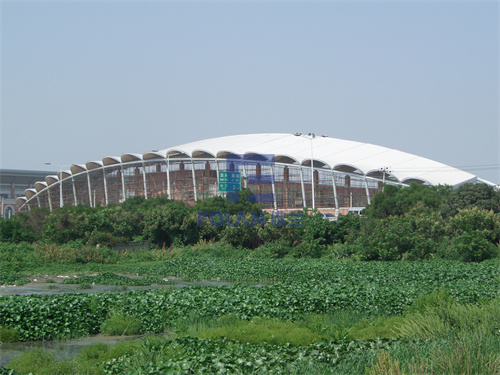

▲佛兰空间项目：厦门集美大学体育场看台（PTFE膜材）



二、强度高



玻璃纤维是纺织布料中强度最高的，它甚至比同一直径的钢丝还要牢固。厚度仅0.80mm的PTFE膜材，它的拉伸强度已达到钢材的水平。



三、柔韧性好



不同于大多数固体建筑材料，PTFE膜材可通过不同的张拉和固定方式，创造出各种形态的建筑造型，可以是曲线、弧线、折线等多样化的形状，满足建筑师对独特外观和创新设计的需求。

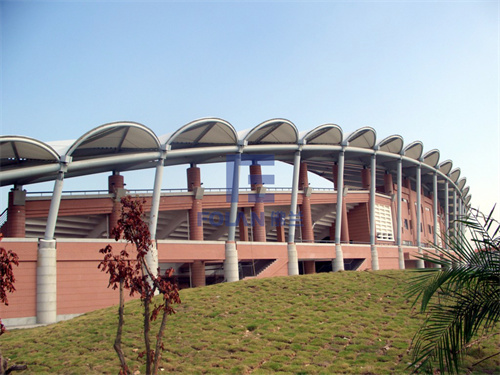

▲佛兰空间项目：厦门集美大学体育场看台（PTFE膜材）



四、独特光学性能



PTFE膜材具有独特的光学性能，白天入射光线成为自然温射光，光线均匀分布，无阴影，可防止眩目。另外，PTFE膜材对太阳能的反射率约73%，吸收热量少，可作为一种节能材料使用。



▲佛兰空间项目：虎门高铁站南北站房内膜天花吊顶（PTFE内膜）



同时，几乎没有紫外线可透过膜材，可防止内部装饰材料和设备的褪色，夜间高反射性能使得房间具有卓越的照明效果，减少电能消耗，而且可衬托出夜室中建筑物的辉煌。

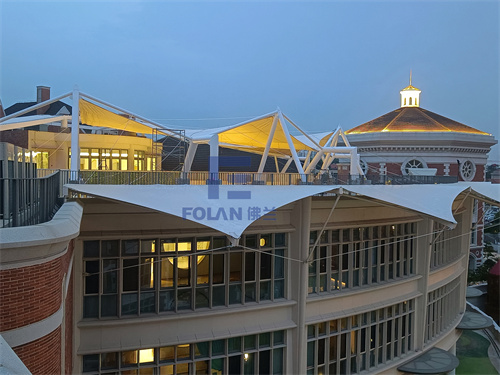

▲佛兰空间项目：厦门幼儿园扇形中庭膜结构工程（PTFE膜材）



五、高自洁、低维护



PTFE膜材使用期限内，只需做极少量的清洁工作。因为氟树脂具有非粘着性、防水性等功能，外表所堆积的灰尘、大气污垢等遇雨水冲刷后被清洗干净，能持久保持洁白。



▲佛兰空间项目：厦门幼儿园扇形中庭膜结构工程（PTFE膜材）



六、耐候性优良，使用寿命长



PTFE膜材表面完全惰性化，即使在高温、低温、潮湿、干燥等极端条件下，比如霉菌、酸雨等情况下，膜材料的性能也能得到良好的保持，不易老化、变形，耐候性优良，使用寿命长达20年以上。



七、防火阻燃，可焊接



材料防火性能为B1级，内膜能达到A2级，防火性能较好。若将每个织布构架焊接起来成为一个大顶棚，焊缝的强度会大于织布本身。



▲佛兰空间项目：九江门球场（PTFE膜材）



以上就是PTFE膜材的简介及其特点，下期将为您分享PTFE膜材的分类及其应用。如您对膜结构建筑有兴趣，可咨询佛兰空间。
